the construction of kfo48
`the kleinfriesen observatory 48´

last update 2018, December 16th

move your mouse over a image and you get information

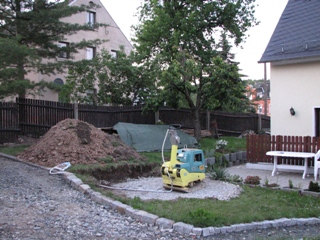

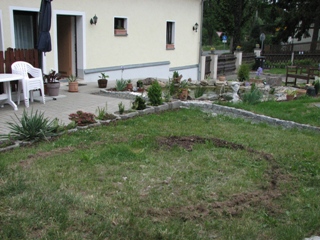

27.05.2007 - Fundament Anriss              31.05.2007- Frostschutz Gründung durch die Firma Weis

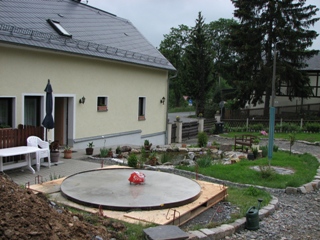

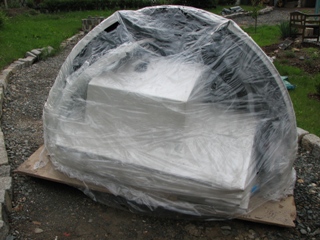

03.06.2007 - fertig gegossene Beton Platte              06.06.2007 - Lieferung der Sternwarte ca.11:00Uhr

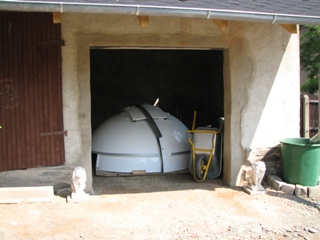

06.06.2007 - Lagerung der Sternwarte in der Garage - Das Bild wurde am 10.06.2007 aufgenommen.              11.06.2007 - streichen des Säulenfusses und des Montierungsflansches. Austrocknungszeit ca.

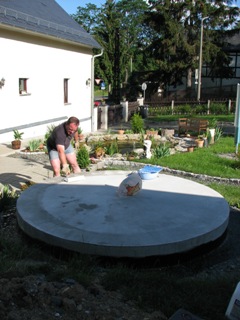

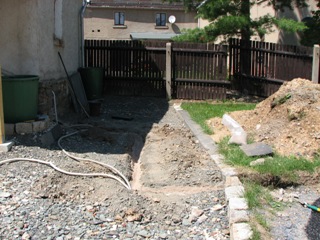

17.06.2007 - Stromanschluss Verlegung zwischen Garage und Sternwarte.(3x1,5mm Erdkabel in Panzerrohr und Sandbett verlegt)                                 18.06.2007 Grundierung der Bodenplatte mit Tiefengrund. - Das war noch zu früh, wie sich später heraus stellte.

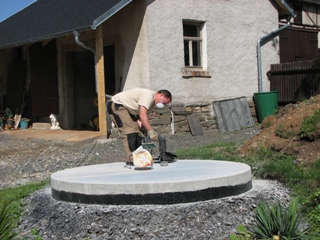

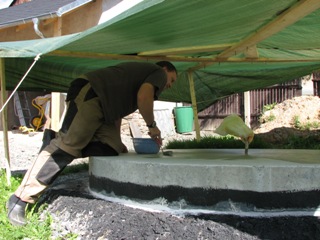

24.06.2007 - Betonplatte mußte abgeschliffen werden, da sich durch zu frühes streichen die Farbe in Blasen ablöste! - So ein Mist!              07.07.2007- Die Betonplatte wird angefangen, nocheinmal zu streichen, diesmal erfolgreich!

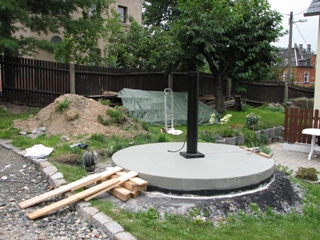

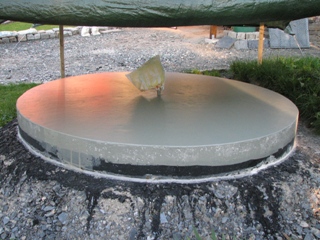

16.07.2007-Die Betonplatte ist fertig gestrichen! - Ohne Blasen.              28.07.2007-Säule wird mittels Rampe auf Betonplatte gefahren. Ausrichtung Nord-Süd folgt danach.

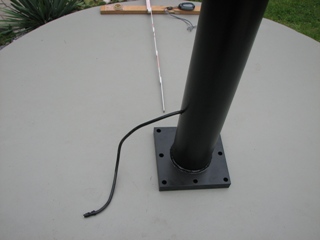

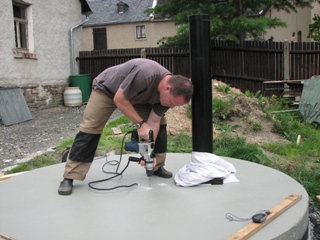

28.07.2007-Säule wird versucht so genau wie möglich auszumessen - mit 2 Kompassen! Was auch erreicht wurde. Weiter sieht man die Stromzufuhr. Diese wurde mit Fädeldraht in die Säule ohne grössere Probleme gezogen.              28.07.2007-Die angezeichneten Bohrlöscher für die später eingesetzten M16 Fixanker werden vor und fertig gebohrt. Rechts ist die Holzwasserwaage und die darauf liegenden Kompasse zu sehen.

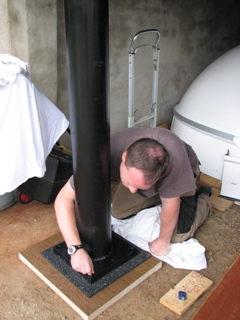

29.07.2007-Anreisen der Bohrlöscher auf der Antivinrationsmatte                                 29.07.2007-Dank meiner lieben Frau ihrem Schminkzeug, konnte ich auch auf der Antivibrationsmatte meine Löscher anzeichnen(Ich hatte keinen anderen Stift, um darauf anzuzeichnen!).

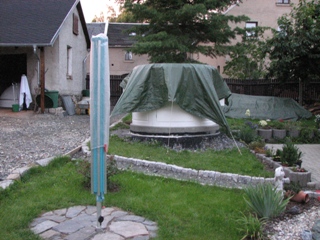

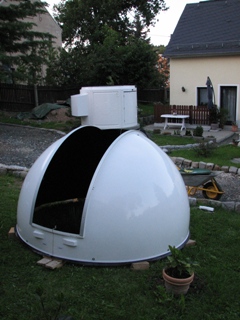

31.07.2007-Das Observatorium wurde angefangen mit der Aufstellung. Abdeckung mit Plane gegen Regen. Links ist die abgedeckte Saeule und die Kuppel in der Garage zu sehen.                                 01.08.2007.-Die Kuppel wurde auf der Wiese zusammengebaut, und auf Holzboecken gelagert. Im Hintergrund steht der Unterbau auf der Betonplatte.

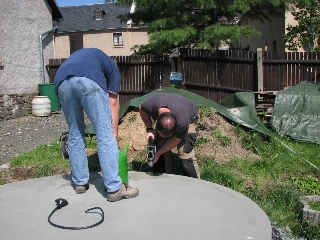

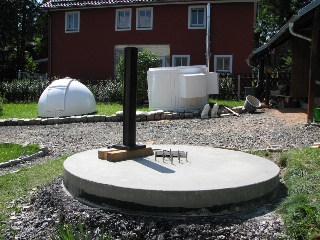

04.08.2007-Der Aufbau des K.F.O. Kleinfriesen Observatory beginnt. Hier werden gerade die Bohrloescher fuer den Unterbau wassergekuehlt gebohrt.              04.08.2007-Die Saeule wird mittels Holzbloecken auf die Hoehe der Fixanker gehoben.

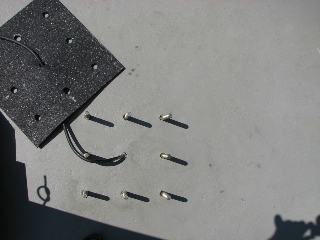

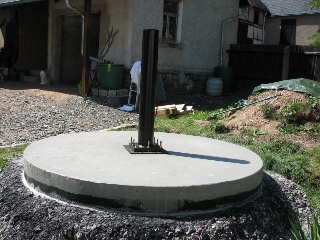

04.08.2007-Hier ist die Antivibrationsmatte kurz vor dem Aufsetzen der Saeule noch einmal zu sehen. Weiter sind die M16 Fixanker zusehen.              04.08.2007-Die Saeule ist endlich gesetzt!!!

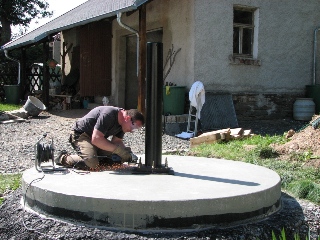

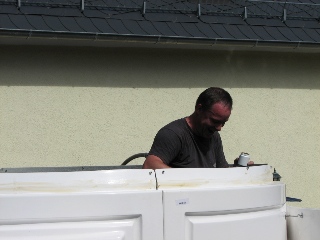

04.08.2007-Die zu langen Fixanker werden mit der Flex gekuerzt.              04.08.2007-Nach dem Aufbau des Unterbaus wurde die `Laufbahn´ der Kuppel ausreichend gefettet.

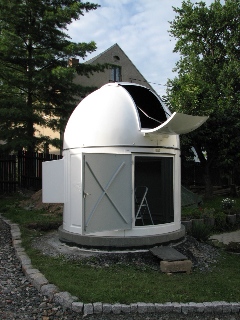

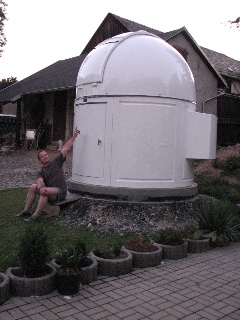

04.08.2007-Geschafft, um 16:20Uhr MESZ war das Observatorium soweit aufgebaut. Nur das Teleskop und die Elektro-Installation fehlte noch.                                                     06.08.2007-Kleinere Arbeiten im Inneren des Observatoriums waren noch zu erledigen (Blenden anbringen etc.)

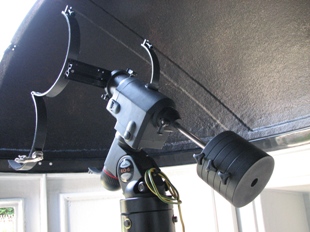

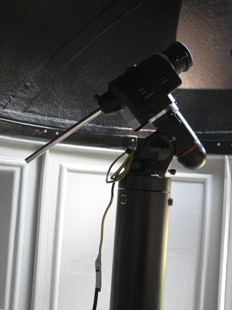

07.08.2007-die Montierung wurde zu Testzwecken eingebaut.

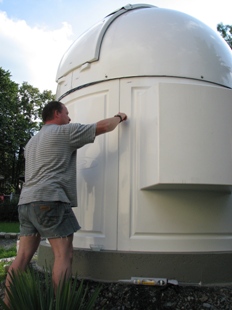

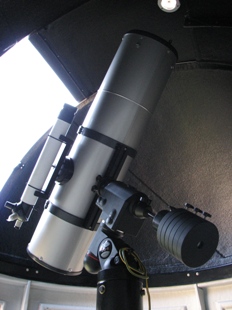

07.08.2007-Testaufbau des Teleskopes abgeschlossen. Zu sehen ist der 10 Zoll Newton F/5, sowie der Leitrefraktor 50/540 (mein erstes Teleskop in meiner Jugend) von Zeiss Jena.                                                     13.08.2007-Alle Schlitze des Observatoriums werden mit Silikon extra abgedichtet.

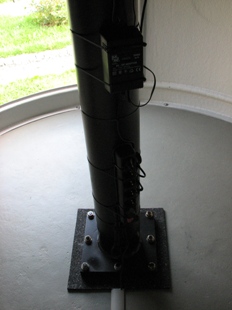

15.08.2007-Während der E.-Installation besuchte uns der Nachbar Kater FINDUS!                                                     16.08.2007-Abgeschlossene E.-Installation. Zu sehen ist die 5x Schaltsteckdosenleiste, sowie die Stromversorgung der EQ6.

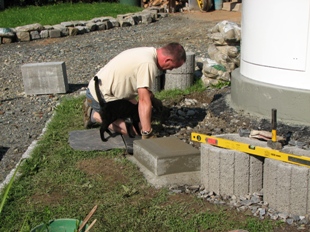

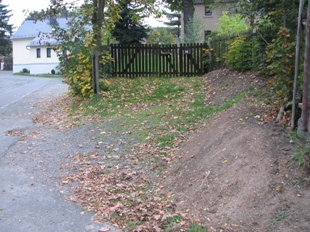

25.08.2007-In einerSchweistreibenden Aktion wurde der Aushub der Sternwarte bei der Nachbarin in deren Einfahrt untergebracht.- Hier rechts zu sehen!              26.08.2007-Arbeiten im Aussenbereich wie Betonsteine setzten und Treppen bauen bestimmten jetzt unseren Tag.

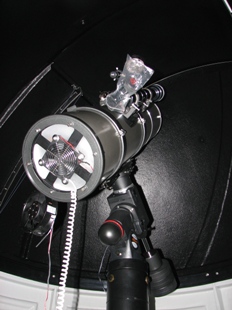

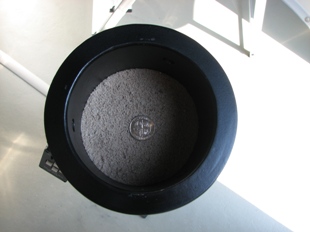

16.09.2007-Eine 10 islaendische Kronenmuenze wurde in die Saeule gelegt als Gluecksbringer. An diesem Tage wurde das Teleskop gereinigt, sowie justiert und Sand in die Saeule gegeben.                                 17.09.2007-Das fertig installierte Teleskop.
